El edificio con 'pulmones'

Sistema renovables de intercambio geotérmico pasivo

La energía que no se gasta, es la que no se consume y el envolvente (piel) del edificio junto con una buena orientación, juega el papel más importante a la hora de reducir el consumo energético en un edificio sostenible, es el caso de este edificio con pulmones en Móstoles / Madrid, en el que los arquitectos no solo se preocuparon por que tuviese un buen envolvente sino que además hicieron uso de diferentes técnicas para el aprovechamiento de lo que el entorno les ofrecía, como colectores solares térmicos para la producción de agua caliente sanitaria, placas solares fotovoltaicas para producción eléctrica y una aplicación interesante es el aprovechamiento pasivo de la energía geotérmica de muy baja entalpía, así mismo dispone de una cubierta ecológica o tejado vivo!

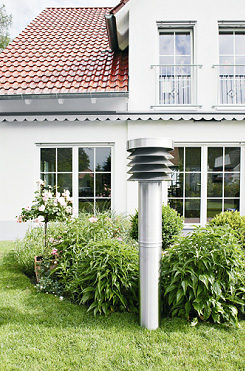

Conjunto residencial de pisos emplea un sistema geotérmico compuesto por 10 orificios a través de los que capta el aire exterior. Lo hace descender a siete metros bajo tierra donde circula el aire 35-40 metros por un serpentín de 45 conductos horizontales antes de llegar a dos máquinas (UTA) para la renovación de aire-recuperación de calor. Desde la máquina principal se distribuye con la temperatura adecuada a 92 viviendas.

El edificio aprovecha la temperatura del subsuelo (16 ºC) que hay siempre bajo tierra para hacer circular aire frío/caliente que toma o cede calor al terreno,  obteniéndose  un precalentamiento del aire (invierno) o un refrescamiento (verano) reduciendo considerablemente el consumo de la caldera de gas, gas oil o bomba de calor. Los ahorros están entorno al 30% a 40%, además de la climatización geotérmica, el edificio cuenta con una cubierta ecológica y placas solares térmicas para la producción de agua caliente. Más Info.

Geotermia Solar

Para entender el concepto de calefacción geotérmica es preciso comprender primero el funcionamiento de una bomba de calor: Las bombas captan calor en un lado del circuito, para liberarlo en el otro. Esto es lo mismo que decir que enfrían un lado a costa de calentar el otro. Un ejemplo típico son las máquinas de aire acondicionado: cuando la máquina enfría, lo que sucede es que el fluido que circula por el circuito interior de la casa está absorbiendo calor del ambiente. Este fluido va luego a un compresor, donde al aumentar la presión, aumenta mucho de temperatura, y pasa entonces al circuito exterior de la calle. Como ahora el fluido está muy caliente (más que el aire de la calle) libera calor al exterior. Luego circula hasta una válvula donde, al expandirse, el fluido se vuelve a enfriar, y se reinicia el ciclo.

Cuanto mayor sea la temperatura exterior, el fluido podrá desprenderse de menos calor en el circuito exterior, y por tanto el rendimiento de la máquina será peor. Ahí radica la ventaja de la geotermia.

La climatización geotérmica nos permite transportar calor del subsuelo a la vivienda (calentar) en invierno o de la vivienda al subsuelo (enfriar) en verano, mediante Bombas de Calor.

La ventaja está en que la tierra mantiene una temperatura más constante —entre 7ºC y 14ºC durante todo el año—, a partir de pocos metros de profundidad. Esto permite un intercambio de calor más eficiente, y por tanto menor consumo de energía.

Expresándolo de otro modo: al poder intercambiar más calor en un mismo ciclo (ida y vuelta del gas), el compresor tiene que realizar menos ciclos (comprimir el fluido menos veces), y por tanto el consumo eléctrico es menor con lo que el COP (rendimiento en calor) y el EERR (rendimiento en frío) es mayor.

Anteproyecto de polideportivo alimentado con energía geotérmica

El Ayuntamiento de Balmaseda, comprometido con la eficiencia energética y el ahorro para sus ciudadanos, solicita a Ingelan 2000 la valoración técnica y económica para la implantación de energía de origen geotérmico en el edificio.

La Climatización  geotérmica para un edificio de estas características supone una gran inversión pero con gran rentabilidad debido a los altos rendimientos que se consiguen en las bombas de calor (BdC) que aprovechan la geotermia solar y la polivalencia del sistema que nos permite aprovechar las captaciones geotérmicas para la producción de frío.

Geotermia: Solución Económica

El giro que se está produciendo a nivel mundial por parte de los mandatarios Internacionales hacia la energía verde obedece más bien a razones económicas que medioambientales. El aumento de la demanda energética de los países emergentes, como China e India suman el 37% de la población mundial, lo cual hará que los precios de la energía se disparen durante la próxima década.

Sabemos que el agotamiento de los hidrocarburos llegará tarde o temprano y la crisis energética vendrá por la imposibilidad matemática de satisfacer la demanda. Un previsible escenario en el que la demanda superará el máximo de producción de gas y petróleo incrementando los precios de estas materias primas que afectará a los países importadores como:

España, donde el 85% de la energía que consumimos se satisface mediante importaciones (gas, petróleo y uranio, principalmente). Debido a nuestra dependencia energética de los países productores, subidas del petróleo, como la que se produjo el pasado año, nos afectan de manera especial. La vinculación entre el IPC y el precio del petróleo es un efecto pernicioso de esta dependencia, así como el desequilibrio de nuestra balanza de pagos fruto de las masivas importaciones anuales de hidrocarburos.

A principal baza energética de las energías renovables no lo constituye su respeto al medio ambiente, sino a dos características esenciales: la primera, que su materia prima (el sol) es eterna a escala humana: la segunda es que son energías autóctonas, pudiéndose generar en cualquier lugar del planeta, favoreciendo la independencia energética de los territorios.

Tenerife podría albergar en 2020 una planta geotérmica

Se veía venir...... Canarias es la única región de España con vulcanismo activo por lo que tiene una gran potencial en energia geotérmica y altas probabilidades de abastecer el 100% las necesidades de energía eléctrica en la isla. Prueba de ello es el sistema hidrotermal en el subsuelo de Tenerife a 275 ºC. Los últimos análisis arrojan que la isla podría contar para el 2020 con una planta de 100 megavatios a la hora. Según cálculos, si Tenerife fuera capaz de producir 150 megavatios aprovechando esta energía, la Isla sería autosuficiente en la producción de electricidad El tipo de aprovechamiento geotérmico que se emplea es Energía geotérmica de alta entapía; existe en las zonas activas de la corteza con temperaturas comprendidas entre 150 y 400 ºC, se produce vapor en la superficie y mediante una turbina, genera electricidad. Se requieren varios condiciones para que se dé la posibilidad de existencia de un campo geotérmico: una capa superior compuesta por una cobertura de rocas impermeables; un acuífero, o depósito, de permeabilidad elevada, entre 0,3 y 2 km de profundidad; suelo fracturado que permite una circulación de fluidos por convección, y por lo tanto la trasferencia de calor de la fuente a la superficie, y una fuente de calor magmático, entre 3 y 15 km de profundidad, a 500-600 ºC. La explotación de un campo de estas características se hace por medio de perforaciones según técnicas casi idénticas a las de la extracción del petróleo.

Las energías renovables en Latinoamérica

Sur America es una región en desarrollo que cuenta con gran variedad de recursos renovables, además de ser una zona en vías de desarrollo lo cual hace importante el aprovechamiento de dichas fuentes naturales.

El crecimiento en la región Latinoamericana supondrá según los expertos un aumento global de la temperatura por encima de los 6º C. Todo esto, hace indispensable el empleo de las fuentes renovables de las que disponen.

El potencial de generación eólica es inmenso en Sur América; sólo basta con mencionar que la región posee dos de los mejores lugares del mundo para la generación de energía eólica: la Patagonia, en el sur del continente, y el Istmo de Tehuantepec, en México, zonas comparables con los vientos que se producen en el Mar del Norte.

Su excelente ubicación hacen de la zona una de las con mayor Irradiación solar, lo que hace interesante el aprovechamiento de la Energía Solar Térmica y Fotovoltaica para la producción de Agua Caliente o vapor de agua y electricidad respectivamente.

Los grandes recursos de Biomasa que dispone la región hacen interesante la misma, incluso para la producción de electricidad atraves de cogeneración.

En el caso de geotermia de Alta entalpía, cuenta con una zona que va desde Chile hasta Canadá, recorriendo países suramericanos como Perú, Ecuador, Colombia y Panama ubicados en el llamado "anillo de fuego" que podría permitirnos el aprochamiento de esta fuente renovable para la producción de electricidad. Por otro lado siempre se puede emplear la Climatización Geotérmica, que nos permite aprovechar la temperatura del terreno prácticamente en cualequier parte del mundo para el suministro de Agua Caliente Sanitaria (ACS), Calefacción (CLF), Refrescamiento (RFC) y climatización de piscinas cubiertas mediante Bomba de Calor (BdC) Geotérmicas de alto rendimiento.

El PP acusa a la Junta de "copiar" iniciativas parlamentarias 'populares' previamente rechazadas en la Asamblea

Resulta de que el PSOE le roba ideas al PP. El PP propuso en teoría "incluir las instalaciones de intercambio geotérmico dentro de la concesión de subvenciones en actuaciones de ahorro y eficiencia energética", propuesta que en principio fue desestimado por el PSOE y miembros del gobierno.

Ahora hay una modificación del decreto que establece las bases reguladoras para la promoción de esta fuente de energía renovable.

Parece que los políticos no conocen de colaboración ciudadana, replican pero no aplican. El poder hacer uso de sistemas más eficientes es problema de todos.

Geotermia: Un tesoro renovable

Cada vez más toman conciencia la sociedad de la importancia de implementar sistemas de energías renovables en la mejora de la eficiencia energética en las construcciones pero no hay que dejar de lado la importancia que tiene que los implementadores de estos sistemas, tengan conocimientos correctos en dicha materia para garantizar su correcto funcionamiento y poder obtener lo que se quiere; ahorro en emisiones, dinero y confort.

De las diferentes formas de aprovechamiento de las energías renovables, la más completa es la Geotermia de Baja Entalpía o Climatización Geotérmica por la polivalencia del sistema y los rendimientos tan elevados que conseguimos en las Bombas de Calor Geotérmicas. Es decir:

La Climatización Geotérmica: Nos ofrece Agua Caliente Sanitaria (ACS), Calefacción (CLF) y frio esto último muy interesante, ya que en gran parte del territorio español se demanda frío. El COP (Coefficient of Performance, siglas en inglés) que representa la razón entre la cantidad de calor generado y la energía consumida por las Bombas de Calor es igual o superior 4 quiere decir que por cada 4 kW entregados como calor/frío, sólo se consume 1 kW en electricidad para accionar el compresor. El resto de la energía proviene del subsuelo.

La Energía Solar Térmica: Nos ofrece Agua caliente, calefacción y frio (por medio de máquinas de absorción), con el inconveniente de que necesita de un apoyo auxiliar (Bomba de calor, Gas o Gas oil) para cubrir las necesidades de calor en los días de menor radiación y mayor consumo. En el caso del frío solar, se necesita una superficie muy amplia de colectores solares térmicos para cubrir las necesidades, el rendimiento actual con los sistemas existentes para la producción de frío es muy bajo EERR: 0,98, en cambio un sistema de Bomba de Calor Geotérmica es de 4,5.

Biomasa: Podemos obtener lo mismo que la solar térmica incluso frío por medio de máquinas de absorción pero con inconvenientes como lo son el correcto suministro, debemos disponer de silos para tener autonomía, chimenea y una alta calidad de pellet cosa que no se garantiza los suministradores actuales. Además hay que tener en cuenta que el precio del pellet esta sujeto a la demanda y como ya sabemos, entre más demanda de combustible ( pellet ) haya, mayor será el precio, lo que no garantiza una estabilidad de este mercado igual que está sucediendo actualmente en Austria pionero en este tipo de sistemas

Fotovoltaica: No aplica en esta comparativa

El Centro Lúdico y Deportivo Jaume I contará con instalaciones de energía geotérmica

Podríamos llamarle Eco-empleo, es una buena forma de cubrir las necesidades de infraestructura con sistemas renovables y eficientes que reduzcan el impacto ambiental que generan este tipo de edificaciones.

Me refiero concretamente a lo que se esta realizando en el centro Lúdico y Deportivo Jaume I donde se preve la instalación de un sistema para Climatización Geotermica del edifcio mediante captación Geotérmica Vertical. No hay que confundir la Climatización Geotérmica con Energía Geotérmica.

Climatización Geotérmica: Consiste en el aprovechamiento de la Geotermia solar, es decir a poca profundidad (50 a 200 mts vertical) donde podemos encontrarnos temperaturas de 15ºC a 18ºC que empleamos para mejorar el rendimiento de una Bomba de Calor Geotérmica de alta eficiencia, que mediante tuberías de polietileno, acero inoxidable, cobre y Pe-Xa, por donde circula un fluido caloportador intercambia calor entre el interior de la tierra y la vivienda mejorando Eficiencia Energética.


Energía Geotérmica: Fuente renovable que consiste en el aprovechamiento del calor en las capas más internas de la tierra; en este caso no se hace empleo de una Bomba de calor Geotérmica sino que el aprovechamiento es directo y se divide de la siguiente manera:

Geotermia de Baja Entalpía: El aprovechamiento de calor es directo para Agua Caliente Sanitaria (ACS)y calefacción. Se emplea un sistema técnico para calentar una ciudad o parte de ella (Distric Heating). El calor se suministra desde una central Geotérmica y se distribuye en forma de vapor o agua desde la central hacia el punto de demanda de energía calorífica. Aplica en lugares que presenten aguas entre 80 y 150ºC.

Geotermia de Alta Entalpía: Aplica en el caso de que se presenten aguas entre 150 a 300 ºC. o en lugares donde se encuentre roca caliente que se pueda estimular. En ambos casos se aprovecha el vapor de agua para mover dinamos y turbinas que generan electricidad. Si el lugar de explotación dispone de vapor de agua la extracción es relativamente sencilla, en el caso de roca caliente hay que estimular la misma con agua, que puede ser las ya utilizados por la ciudad más cercana.

Beijing construyó el mayor centro con fuente termal del mundo

Una de las tantas formas de aprovechamiento de la Energía Geotérmica, en este caso en Beijing donde aprovechan el calor que emana de una fuente de 3500 metros de profundidad de donde brota 4.000 metros cúbicos de agua caliente.

En este caso la fuente termal se utiliza con fines turísticos pero el aprovechamiento de la geotermia de media entalpía como es el caso, puede aprovecharse para calentar pueblos y ciudades directamente con la temperatura que emana el agua de la tierra y sin necesidad de una Bomba de Calor Geotérmica. Los hoteles de que explotan la zona, son calefactados gracias a la Geotermia

El Hemiciclo Solar de Móstoles, un edificio bioclimático y sostenible

La nueva normativa exige la renovación de aire en nuevas construcciones, lo cual supone unas pérdidas de calor importantes a través de los sistemas diseñados para tal fin.

Una forma de reducir esas pérdidas de energía por renovación de aire es la utilización de intercambiadores de aire que intercambian con el aire renovado. Una manera más eficiente de renovar el aire en las edificaciones es hacer pasar el aire exterior por el subsuelo (pozos canadienses). Como se ha aplicado en un plurifamiliar en Móstoles, donde se capta el aire exterior a través de unos orificios que lo hacen descender a siete metros bajo tierra por unas ‘galerías-tráqueas’. Ya en el subsuelo, este aire circula 35-40 metros en horizontal, calentándose o enfriándose según la época del año antes de pasar al sistema de renovación de aire, recuperación de calor.

Esta refrigeración en verano y calefacción en invierno se consigue gracias a lo que se denomina geotermia pasiva por aire. Es decir, se transfiere la energía geotérmica del interior de la tierra al interior de las viviendas, de esta forma el edificio aprovecha la temperatura constante del subsuelo a 16 ºC para llevarla a las diferentes estancias.

El grupo municipal de CHA presenta sus propuestas para el nuevo Plan E

Es importante que los organismos públicos incluyan en sus edificaciones Climatización Geotérmica para mejorar la eficiencia energética del mismo, reducir emisiones de CO2, rápida amortización del sistema generador de energía renovable y un factor muy importante como es divulgar la existencia de dichas instalaciones y los beneficios que se consiguen con las misma.

El proyecto "experimental" de utilización para Climatización con Energía Geotérmica que se quiere desarrollar en el centro cultural del Matadero y en el centro Cívico Santiago Escartín en Huesca. Es una propuesta interesante que permitirá a los usuarios beneficiarse de las ventajas que ofrece la utilización de Bombas de Calor Geotérmicas como generadoras de energía y poner en conocimiento de los mismos los ahorros que se obtienen a través de los paneles educativos previstos para dichos proyectos.

La Climatización Geotérmica se viene aplicando desde hace mucho tiempo en los países nórdicos. De hecho, el 70% de la nueva edificación tiene una Bomba de Calor (BdC) Geotérmica para cubrir las necesidades de confort en una vivienda (Agua caliente, calefacción y refrescamiento) Usar dichos centros para mediante paneles explicativos difundir esta tecnología.

Empieza construcción estación Cuenca primera de nuevo modelo más sostenible

Sí; la verdad que lo que se quiere hacer con la Estación de Ave en Cuenca es interesante. Según información obtenida el sistema estará compuesto por:

* Una instalación solar térmica para la producción de ACS con tubos de vacío (heat Pipe).
* Un sistema Geotérmico para cubrir las necesidades de Agua Caliente Sanitaria (ACS), Calefacción (CLF) y Refrescamiento (RFC). Las potencias en proyecto inicial son 2 máquinas de 143 kW con inversión de ciclo interna para producción de CLF/RFC y una máquina de 86 kW para producción de ACS y CLF
* La acumulación estará compuesta por 3 acumuladores; 1 acumulador de ACS, 1 acumulador de CLF y un acumulador de frio.
* El sistema emisor será fan coils calculados para trabajar a temperaturas ideales para Bombas de Calor Geotérmicas, es decir como máximo a 45ºC y como mínimo 10ºC para de calor/frío respectivamente
* En cuanto a los metros lineales de perforación, se dispone de una estimación pero lo que se tiene previsto hacer es un Test de Respuesta Térmica (TRT), para obtener una serie de datos que a través de programas de simulación dan los metros lineales de perforación necesarios y la configuración más adecuada para obtener la potencia necesaria que requiere la BdC geotérmica.

Aplicando un Test de Respuesta Térmica para estas potencias permite obtener un ahorro en la mayoría de los casos en metros lineales de perforación (lo más costoso) y en otros el ahorro de consumo eléctrico en máquina y la posible congelación del pilote geotérmico con la posterior parada de la Bomba de Calor.

El AVE mejorará la comunicación de Cuenca y será interesante para el turismo, pero que no me digan que el turismo actualmente como se realiza, no es ninguna industria limpia, para llegar a eso se requiere de muy buenas prácticas, empezando por la misma infraestructura que dará alojamiento a los turistas, desde diseño, materiales constructivos, construcción y estrategias para crear el más mínimo impacto ambiental ya no digo eliminar el impacto del todo porque eso es imposible.

Entonces con esto último invito a reflexionar a la gente incluido el que dijo esto. Son muchos más los cambios que se deben realizar para evitar que acabemos con este precioso mundo que tenemos.

Geotermia: Renovable y Rentable

Desde luego la Energía Geotérmica de baja entalpía ofrece importantes ahorros amortizándose en cortos periodos que van desde 5 a 7 años frente a las fuentes convencionales empleadas para calefacción/refrigeración.

En este articulo podemos ver el ejemplo de una vivienda unifamiliar en Asturias donde se ha empleando 2 fuentes de Energía Renovables (Solar Térmica y Geotermia).
Pero el empleo de Bombas de Calor (BdC) Geotérmicas, no solo ofrece grandes ventajas a nivel de ahorro y mejora de la eficiencia Energética de los Edificios, algunas importantes lo son:
* La Seguridad: Sin riesgos de explosión, fugas, incendios o inhalación de monóxido de carbono de los sistemas de Gas Natural y propano.
* Silencioso y sin olores: Se eliminan fuentes de ruido como las asociadas a las unidades exteriores convencionales de climatización y a los sistemas productores de calor a través de la combustión.
* Larga vida útil: Este tipo de instalaciones oscila entre los 25 y los 50 años (Bomba de calor y capt. Geotérmica respectivamente).
* Sistema simple y polivalente: Con una única instalación podemos tener ACS, CLF, RFS y PSN interior.
* Independencia de los combustibles fósiles: Certeza de que entre el 70% y el 80% del consumo de energía para la climatización de la vivienda no está sujeta a la continua alza de los combustibles fósiles.

Energía Geotérmica

Árboles autóctonos y climatización geotérmica para renovar Barredo

Efectivamente;

La Climatización Geotérmica es una forma de las más completas para la climatización de edificios y mejora de la eficiencia energética de los mismos.

A parte de esto supone una interesante inversión porque reduce considerablemente costes de consumo, rápida amortización (entre 5 y 8 años dependiendo de la aplicación) y una alta rentabilidad para los inversionistas (TIR Aprox. 13% a 15%)

La búsqueda de sostenibilidad en los Centros Universitarios de la Comunidad de Asturias que se está llevando a cabo, debería ser aplicado para todas las Universidades y no solo haciendo uso de Bombas de Calor Geotérmicas sistema que debe ser considerado primordial para la Climatización Geotérmica de edificios debido a su polivalencia. Un correcto aislamiento, orientación, renovación de aire y recuperación de calor más eficientes son necesarios para poder reducir las emisiones de CO2 y mejorar la eficiencia energética y confort de nuestros edificios.

ENERGÍA GEOTÉRMICA - EL ORO NEGRO PARA CADA QUIÉN

Ciertamente la Climatización Geotérmica es una fuente renovable accesible para casi todo el mundo, pero como muy bien lo dice esta noticia es importante que los participantes de un proyecto para la instalación de un sistema geotérmico estén capacitados para diseñar, perforar, canalizar adecuadamente los idas y retornos, instalar y poner en marcha un sistema con estas características.

* Se debe realizar un estudio de las cargas térmicas de la vivienda, es decir: La energía que necesita la vivienda para cubrir las pérdidas a través de paredes, ventanas, etc. y poder tener una temperatura de confort. Es muy importante que arquitectos e ingenieros realicen a conciencia sus cálculos, ya que un sobredimensionamiento supone un coste mayor por incremento de potencia de máquina y metros lineales de perforación.

* Es necesario realizar un correcto dimensionamiento de las perforaciones geotérmicas, con el fin de que se pueda extraer de dichas perforaciones la energía necesaria para la calefacción del edificio en cuestión o en caso de refrigeración, que el terreno pueda absorber el calor extraído de la vivienda. En el caso de un subdimensionamiento, no será posible la extracción de la energía necesaria para calefactar la vivienda con la consecuencia de un incremento en el consumo eléctrico de la máquina, posible congelación de las perforaciones durante su periodo de vida útil y lo peor, parada de la máquina por posible congelación de su evaporador.

* Emplear una correcta acumulación de Agua Caliente Sanitaria e inercia para frio o calor. En el caso de no emplearse la acumulación adecuada, ocasionaría un incremento en el número de encendidos y apagados de la Bomba de Calor Geotérmica, disminuyendo su vida útil y teniendo un consumo mayor esto último se debe a que en los primeros minutos de funcionamiento de una BdC Geotérmica el rendimiento es peor. Lo mismo ocurre con un coche al encenderlo por la mañana, este consumirá mas combustible en los primeros kilómetros hasta que el motor este caliente, presiones estabilizadas, etc.

* Un correcto montaje de la sala de maquinas. Que en la mayoría de los casos supone el principal problema

Es importante de que todos los actuadores de proyectos que hacen uso de la energía Geotérmica de baja entalpia, se formen y especialicen
